Контроллеры Мираж-GSM-A4-04 или Мираж-GSM-A8-04 имеют 11 каналов для приема показаний с внешних датчиков температуры. Мираж-GSM-A8-04 дополнительно оснащен внутренним датчиком температуры, расположенным на плате (12ый канал приема показаний).
Если вы планируете подключать только проводные датчики температуры, то вы можете подключить к контроллеру до четырех внешних проводных датчиков температуры модели DS18B20 Par. Подключение проводных датчиков температуры DS18B20 Par к интерфейсу 1-Wire (Touch Memory) выполняется по схеме с паразитным питанием.
Датчики DS18B20 Par имеют три вывода:
GND (Земля) – подключается к клемме -12 В контроллера,
DQ или Data (вывод сигнала данных) – подключается к клемме TM контроллера,
VDD (вывод внешнего питания) – в режиме ”паразитного питания" должен быть объединен с выводом GND и подключен к клемме -12 В контроллера.

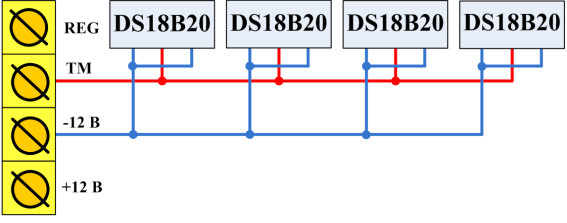

Схема подключения цифровых датчиков температуры DS18В20

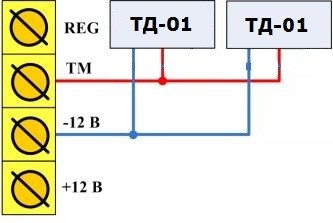

В качестве примера подходящего датчика температуры DS18B20 приведем модель Мираж-ТД-01 производства НПП "Стелс". Датчик предназначен для измерения температуры в диапазоне от –45 до +85 °С. Схема подключения двух цифровых датчиков температуры Мираж-ТД-01, вы можете подключить до 4 датчиков.
ВНИМАНИЕ
При подключении проводных датчиков температуры DS18B20 Par (включая Мираж-ТД-01) управление режимом охраны контроллера возможно, только если для параметра Способ управления постановкой выбрано значение Электронный ключ (в конфигурации контроллера на вкладке Конфигурация )
Расстояние от каждого датчика температуры до контроллера не должно превышать 50 м при прокладке монтажным проводом. На большем расстоянии необходимо применять витую пару.
Если вы планируете подключать только беспроводные датчики температуры, то вы можете подключить к контроллеру до 3 датчиков Livi TS (с помощью модуля расширения STEMAX UN Livi). Регистрация и настройка датчиков Livi TS выполняется в программе Конфигуратор Приват на вкладке "Датчики" или с помощью голосового меню контроллера (см. руководство по эксплуатации контроллераМираж-ТД-01, как описано в руководстве по эксплуатации датчика.
Если вы планируете подключать проводные и беспроводные датчики температуры, то рекомендуемым сочетанием будут два датчика температуры DS18B20 Par (Мираж-ТД-01) и три датчика температуры Livi TS с подключенными датчиками температуры Мираж-ТД-01. При таком подключении вы сможете оптимально использовать все 11 каналов контроллера для приема показаний.
ВНИМАНИЕ
После подключения все каналы датчиков температуры следует зарегистрировать в конфигурации контроллера (в программе Конфигуратор Приват на вкладке Конфигурация в блоке Датчики температуры - см. руководство по эксплуатации контроллера).
