Особенности работы модуля управления шторами Livi Roller Shutter

Последние изменения: 16.03.2020

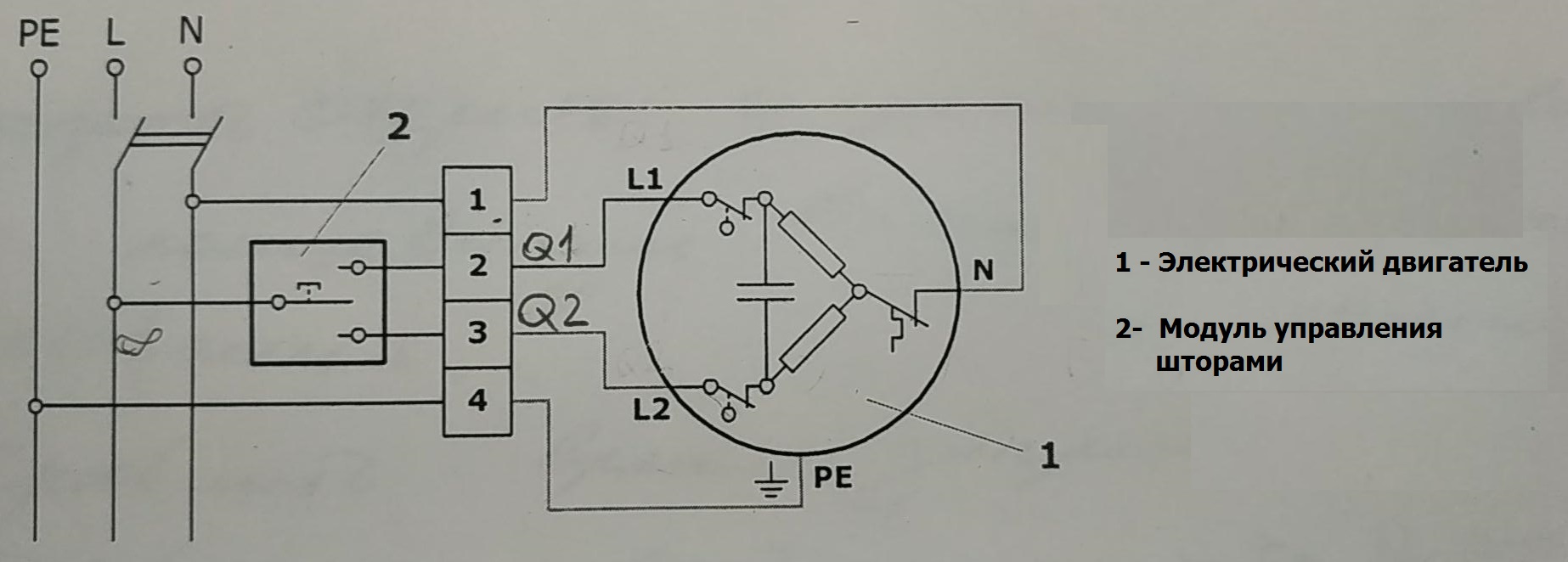

Модуль управления шторами Livi Roller Shutter работает только с приводом, оснащенным конденсаторным двигателем и концевыми выключателями, через которые запитан электродвигатель (схема ниже). Определение положения подключенной роллеты осуществляется по концевым выключателям двигателя. В момент движения оба концевых выключателя замкнуты, в граничных положениях один из концевиков размыкается, что свидетельствует об окончании движения.


Например: по команде "открыть" напряжение 220 В подается на выход Q1. Через замкнутый концевик L1 конденсатор мотора и замкнутый концевик L2 напряжение 220 В попадает на Q2. По наличию напряжения на Q1 и Q2 RS понимает, что оба концевика замкнуты , мотор запитан и выполняется движение роллеты.

При достижении крайнего положения концевик L1 разомкнется, соответственно на Q2 пропадет напряжение, Roller Shutter по этому сигналу (Q2) понимает, что достигнуто крайнее положение.

В режиме комфорт модуль отсчитывает время от начала движения. Для корректной работы этого режима сначала необходимо откалибровать модуль управления шторами Roller Shutter путём полного закрытия и открытия роллеты.
