Модуль защиты от протечек воды радиоканальный Livi Water Control предназначен для предотвращения затоплений путем перекрытия воды автоматически или по команде пользователя при помощи шаровых кранов с электроприводами.
К модулю можно подключить 2 электропривода шаровых кранов (ШЭП) со следующими характеристиками: двигатель постоянного тока, напряжение питания 12 В и потребляемая мощность до 2 Вт.
Перед подключением к модулю Livi Water Control установите ШЭП в выбранном месте.
Подключение ШЭП должно производиться квалифицированным электриком. Все работы по монтажу и подключению крана шарового с электроприводом следует проводить при отключенном напряжении питания! При выполнении подключения учитывайте рекомендации, приведенные в документации к ШЭП.
Для подключения ШЭП к модулю Livi Water Control выполните следующие действия:
- Выкрутите винт в основании корпуса и снимите крышку корпуса модуля Livi Water Control.
- Закрепите модуль в выбранном месте, используя крепеж из комплекта поставки. Расстояние между модулем и ШЭП не должно превышать длины соединительного провода ШЭП.
- Убедитесь, что модуль Livi Water Control обесточен (защитные пленки присутствуют в батарейных отсеках или батарейки извлечены, адаптер питания отсутствует или отключен от сети 220 В).

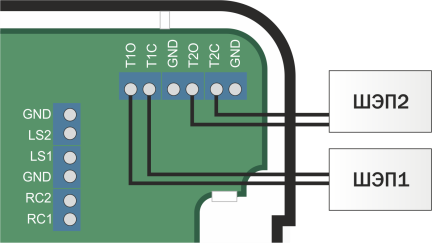

- Подключите соединительный провод ШЭП к клеммной колодке модуля в соответствии со схемами, приведенными далее:
- клеммы Т10 и Т20 (open) модуля - выходы, отвечающие за открытие шарового крана,
- клеммы Т1С и Т2С (close) модуля - выходы, отвечающие за закрытие шарового крана,
- клеммы GND (ground) модуля.
По команде хаба Livi Smart Hub на клеммы модуля будет подаваться постоянное напряжение 12 В для выполнения соответствующего действия, длительность подачи напряжения на закрытие и открытие кранов регулируется концевиками ШЭП.
Примечание. Автономный ресурс комплектных элементов питания (батареек) модуля Livi Water Control составляет 10 лет. При этом модуль не требует подключения дополнительных источников питания или подключения к сети 220 В для управления ШЭП. Каждый цикл перекрытия воды сокращает срок службы батареек. Например, при перекрытии воды 1 раз в месяц модуль проработает без смены батареек не менее 4,5 лет, а при перекрытии воды 10 раз в месяц - около 2,5 лет.
На плате модуля предусмотрен разъем для подключения к сети 220 В через адаптер питания 5 В, 1 А. Подключение к сети 220 В не является обязательным. При подключении к сети 220 В заряд батареек не расходуется.
