Для организации тревожной кнопки требуется выделенный модем на сервере STEMAX (может использоваться отдельный GSM-модем или GSM-модем, входящий в состав модемного пула GET-01). Для приема сервером событий в формате голосового звонка требуется создать на сервере приемно-передающее устройство типа Call ID приемник. Поступающие звонки будут интерпретироваться как событие «Тревога» (если выполнена настройка, описанная ниже).

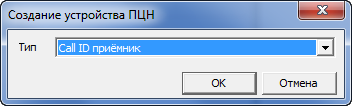

Для того чтобы создать приемно-передающее устройство запустите программный модуль Администратор и подключите его к серверу STEMAX. В основном окне программы Администратор нажмите кнопку на панели инструментов или в Меню выберите Устройства ПЦН. В открывшемся окне Устройства ПЦН щелкните правой кнопкой мыши по свободному месту и в контекстном меню выберите Создать. В открывшемся окне Создание устройства ПЦН выберите тип создаваемого устройства «Call ID приемник» и нажмите кнопку ОК.

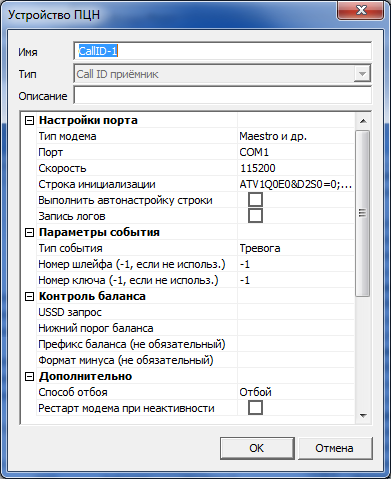

В результате будет создана карточка устройства. Затем откроется окно Устройство ПЦН, в котором можно отредактировать следующие параметры устройства типа Call ID приемник:
- Имя: имя устройства.
- Описание: описание устройства.
|
|
- Запись логов: если этот флажок установлен, то будет вестись протокол работы устройства. Он будет записываться в файл MS_ServerCOMX.log (где X — номер COM-порта, через который работает устройство) в папке установки ПО STEMAX. Протокол может быть использован для выявления неисправностей.
- Тип события: выберите, какое событие будет формироваться при поступлении звонка с сотового телефона – «Тревога».
- Номер шлейфа: номер шлейфа, по которому будет возникать тревога при формировании тревожного события (если выбрано значение –1, номер шлейфа назначаться не будет).
- Номер ключа: номер ключа, который будет отображаться при формировании события постановки на охрану или снятия с охраны (если выбрано значение –1, номер ключа назначаться не будет).
- USSD-запрос: формат команды запроса информации о финансовом балансе SIM-карты (узнайте у оператора сотовой связи).
- Нижний порог баланса: если в этом поле указано какое-либо значение, то при снижении финансового баланса SIM-карты до него формируется соответствующее извещение (значение указывается в финансовых единицах SIM-карты). Если поле оставлено пустым, функция отключена.
- Префикс баланса: фрагмент сообщения о финансовом балансе SIM-карты, присылаемого оператором сотовой связи, находящийся непосредственно перед значением баланса (этот параметр в некоторых случаях может быть необходим для корректного определения значения баланса в сообщении оператора сотовой связи).
- Формат минуса: способ обозначения минуса в сообщении о финансовом балансе SIM-карты, присылаемом оператором сотовой связи (этот параметр в некоторых случаях может быть необходим для корректного определения значения баланса в сообщении оператора сотовой связи).
- Способ отбоя: способ реагирования на голосовые вызовы.
- Рестарт модема при неактивности: если флажок установлен, в случае неактивности модема в течение 5 минут выполнится его рестарт.
- Отбой: «отбой» вызова без «подъема трубки».
- Подъем — 1 сек. — отбой: при поступлении голосового вызова сервер STEMAX примет его и через 1 секунду «положит трубку» (способ предпочтителен, если условия тарификации позволяют не расходовать финансовые средства при его использовании).

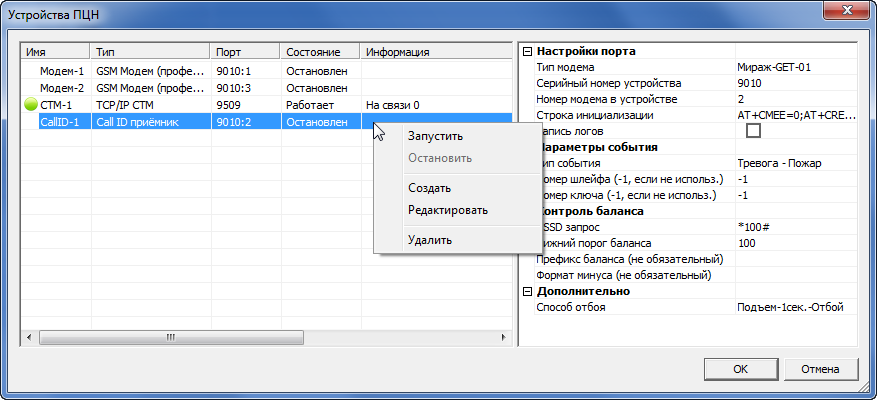

Нажмите кнопку ОК, чтобы сохранить введенные параметры. Далее запустите созданное устройство ПЦН. Для этого в окне Устройства ПЦН щелкните по строке устройства правой кнопкой мыши и в контекстном меню выберите Запустить.
Если приемно-передающее устройство некорректно настроено или не функционирует, то при попытке его запуска в столбце Информация появится сообщение об ошибке, а в программе Монитор каждые 3 минуты будет появляться событие Ошибка устройства ПЦН, пока устройство не будет остановлено, или неисправность не будет устранена.

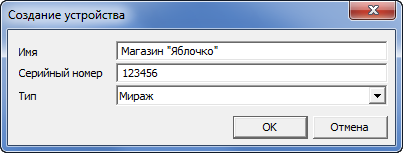

Далее создайте карточку объектового устройства для телефона, который будет использоваться в качестве тревожной кнопки. В программе Администратор щелкните правой кнопкой мыши в поле объектовых устройств (правой части окна программы) и нажмите появившуюся кнопку Создать. В открывшемся окне Создание устройства задайте:
- Имя: произвольное название создаваемого устройства. Если имя не указано, то в качестве имени будет автоматически использоваться введенный серийный номер.
- Серийный номер: произвольный номер устройства.
- Тип: выберите тип Мираж.

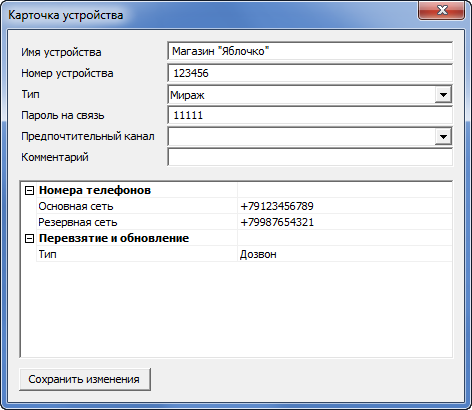

Нажмите кнопку ОК, чтобы создать объектовое устройство. Далее щелкните по строке устройства правой кнопкой мыши и в контекстном меню выберите пункт Изменить или дважды щелкните по строке левой кнопкой мыши. В открывшемся окне Карточка устройства обязательно заполните:
- Основная сеть: телефонный номер, с которого будет выполняться звонок на сервер STEMAX при тревоге;
- Резервная сеть: второй телефонный номер, если на одном объекте два телефона будут использоваться в качестве тревожной кнопки.
Нажмите кнопку Сохранить изменения, чтобы сохранить объектовое устройство.
Далее создайте на сервере STEMAX карточку для объекта, с которого будут поступать звонки в случае тревоги. Для того чтобы создать карточку объекта, в программе Администратор щелкните правой кнопкой мыши по строке группы, в которую этот объект должен войти, и в контекстном меню выберите пункт Создать объект. В открывшемся окне Создание объекта задайте имя нового объекта и нажмите кнопку ОК.
Свяжите созданные карточки объектового устройства и объекта, чтобы отразить в системе, по какому объекту будет формироваться событие «Тревога» при приеме голосового звонка сервером STEMAX. Для этого выполните следующие действия:
- В правом поле окна программы Администратор выделите объектовое устройство, щелкнув по его строке левой кнопкой мыши.
- В левом поле окна программы Администратор выделите объект, щелкнув по его строке левой кнопкой мыши.
- Нажмите кнопку с изображением скрепки на панели инструментов. При связывании объекта мониторинга с карточкой контроллера откроется окно Подключить объект к устройству. Нажмите кнопку ОК.
Далее вы можете задать положение объекта двумя способами:
- Заполнить широту и долготу на вкладке Дополнительные параметры в карточке объекта.
- Перетащить объект из дерева объектов в поле геолокации в программе Администратор.
