Как подключить модуль управления светом к проходным выключателям?

Последние изменения: 15.11.2019

Внимание! Монтаж модуля должен выполняться только квалифицированным электриком, независимо от типа электроцепи, в которой размещается модуль.

  1. Обесточьте кабель электросети, обеспечивающий питание линии освещения.
  2. Оставьте подключенным переключатель, к которому подходит фазный провод электросети.
  3. Второй переключатель отсоедините от электросети, предварительно пометив провода входной фазы и провод фазы управления линией освещения (провод выходной фазы).
  4. Провода входной фазы подключите к коричневым выводам модуля (L1 и L2), а провод выходной фазы подключите к синему выводу модуля (L).
  5. Белые выводы (GND) модуля объедините и подключите к отключенному переключателю на место провода выходной фазы.

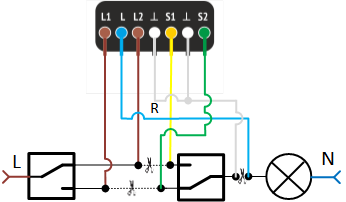

  6. Подключите желтый (S1) и зеленый (S2) выводы модуля к отключенному переключателю вместо проводов входной фазы в соответствии с приведенной схемой.

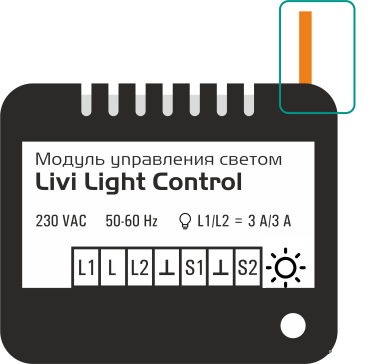

При установке модуля в подрозетник выключателя, выведите антенну - оранжевый провод (1) - наружу и разместите под пластиковой рамкой выключателя. Чем дальше антенна будет расположена от металлических конструкций, тем меньше шанс экранирования радиосигнала. Ни в коем случае не укорачивайте антенну.
