Модуль защиты от протечек воды радиоканальный Livi Water Control предназначен для предотвращения затоплений путем перекрытия воды автоматически или по команде пользователя при помощи шаровых кранов с электроприводами.

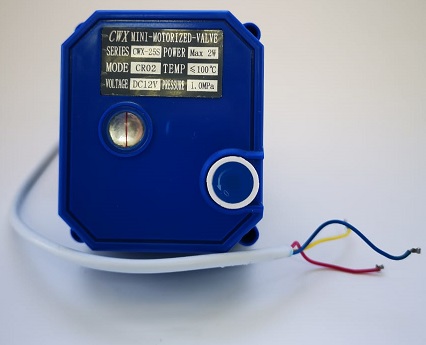

К модулю можно подключить 2 шаровых крана с электроприводом CWX-25S (далее - ШЭП). До подключения вам потребуется приобрести по 2 диода для каждого ШЭП. Тестовое подключение выполнялось через диоды 1N5819 с барьером ШОТТКИ.

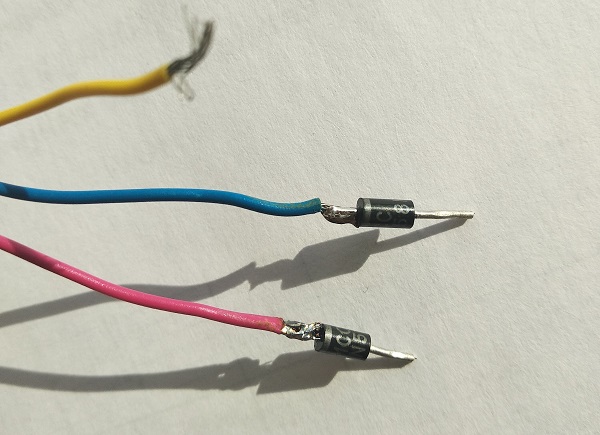

Перед подключением к модулю Livi Water Control припаяйте катоды диодов к соединительным проводам ШЭП (красному и синему) и установите ШЭП в выбранном месте.
Внимание! Подключение ШЭП должно производиться квалифицированным электриком. Все работы по монтажу и подключению крана шарового с электроприводом следует проводить при отключенном напряжении питания!
Для подключения к модулю Livi Water Control данного ШЭП выполните следующие действия:
- Выкрутите винт в основании корпуса и снимите крышку корпуса модуля Livi Water Control.
- Закрепите модуль в выбранном месте, используя крепеж из комплекта поставки. Расстояние между модулем и ШЭП не должно превышать длины соединительного провода ШЭП (стандартно - 0,3 м).
- Убедитесь, что модуль Livi Water Control обесточен (защитные пленки присутствуют в батарейных отсеках или батарейки извлечены, адаптер питания отсутствует или отключен от сети 220 В).

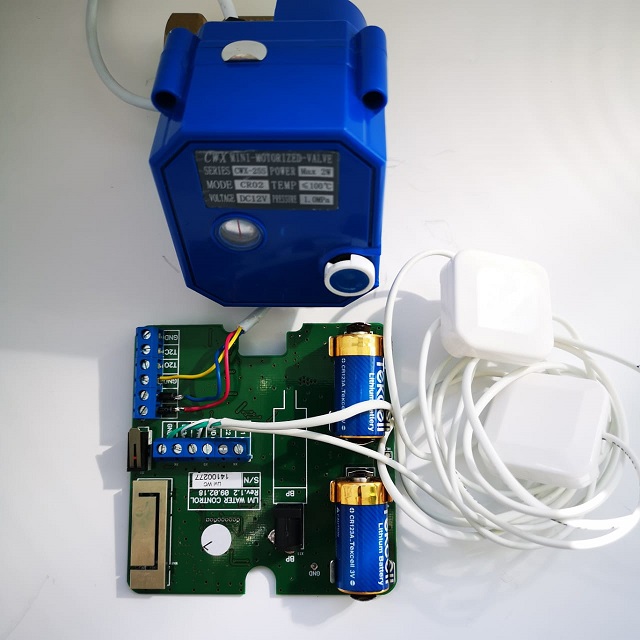

- Подключите соединительный провод ШЭП к клеммной колодке модуля в соответствии со схемой, приведенной далее. Для первого ШЭП соедините через диод красный провод с клеммой T10, синий провод с клеммой T1C и желтый провод напрямую с клеммой GND. Для второго ШЭП соедините через диод красный провод с клеммой T20, синий провод с клеммой T2C и желтый провод напрямую со второй клеммой GND.
Внимание! При выполнении подключения учитывайте рекомендации, приведенные в документации к ШЭП.
Примечание. Автономный ресурс комплектных элементов питания (батареек) модуля Livi Water Control составляет 10 лет. При этом модуль не требует подключения дополнительных источников питания или подключения к сети 220 В для управления ШЭП. Каждый цикл перекрытия воды сокращает срок службы батареек. Например, при перекрытии воды 1 раз в месяц модуль проработает без смены батареек не менее 4,5 лет, а при перекрытии воды 10 раз в месяц - около 2,5 лет.
На плате модуля предусмотрен разъем для подключения к сети 220 В через адаптер питания 5 В, 1 А. Подключение к сети 220В не является обязательным. При подключении к сети 220 В заряд батареек не расходуется.
