Внимание! Возможность считывания показаний со счетчиков воды с импульсным выходом NAMUR добавлена в датчики Livi RC, начиная с серийного номера 15000251.

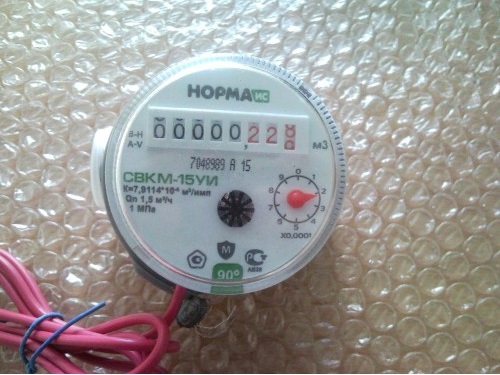

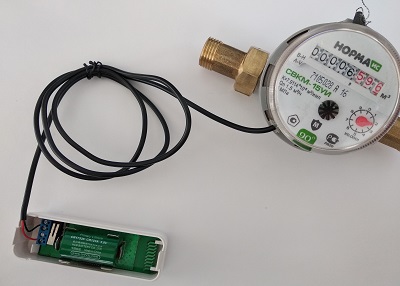

Датчик потребления ресурсов радиоканальный Livi RC (далее – датчик) предназначен для контроля расхода горячей и холодной воды (или электроэнергии). Датчик подключается к двум счетчикам воды НОРМА ИС (СВКМ-15УИ) с импульсным выходом NAMUR, осуществляет подсчет импульсов, формируемых на выходе, и передает показания на хаб по радиоканалу. Устройство запрограммировано на автоматическую передачу показаний счетчиков каждые 2 минуты.
Преобразование измеряемых импульсов в литры производится в системе Livicom на основании паспортных значений параметров веса импульса для данного типа счетчиков: 10 л/имп (введите данное значение в мобильном приложении Livicom в ходе связывания датчика с хабом).
Для подключения датчика Livi RC к счетчикам воды НОРМА выполните следующие действия:
- Вскройте корпус датчика: при помощи плоской отвертки нажмите на одну из защелок и, не отпуская защелку, потяните крышку корпуса вверх.
- Закрепите основание корпуса рядом со счетчиками, используя крепеж из комплекта поставки. Расстояние между датчиком и счетчиками не должно превышать длины выводов импульсных выходов счетчиков (стандартно - 1 м).
- Убедитесь, что датчик обесточен (защитная пленка присутствует в батарейном отсеке или батарейка извлечена).
- Подключите выводы импульсных выходов счетчиков к клеммной колодке датчика в соответствии со схемой, приведенной далее. Внимание! Для счетчиков НОРМА полярность подключения значения не имеет.
- Для вывода проводов из корпуса датчика выломайте заглушки в боковой части корпуса.
Внимание! При выполнении подключения учитывайте рекомендации, приведенные в документации к счетчикам воды.

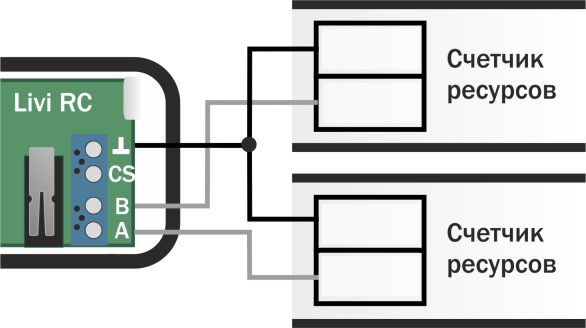

Пример подключения одного счетчика НОРМА ИС СВКМ - 15УИ к датчику Livi RC.

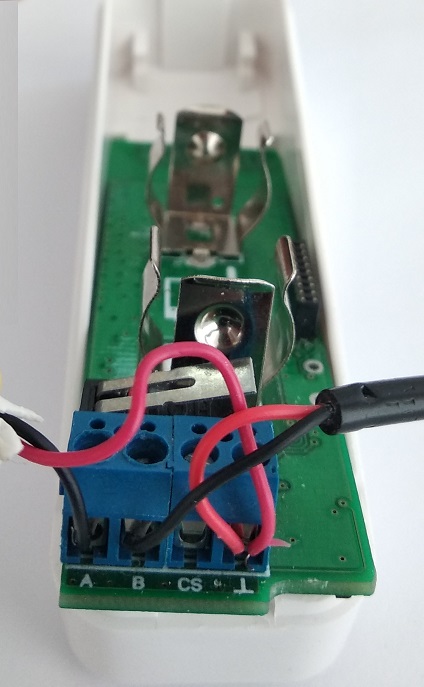

Пример подключения двух счетчиков НОРМА ИС СВКМ - 15УИ к датчику Livi RC (плата датчика извлечена из корпуса для наглядности, для подключения счетчиков извлекать датчик не требуется).
