Подключение электропривода шарового крана от НПП "МАГНИТО-КОНТАКТ" к модулю Livi Water Control

Последние изменения: 11.08.2021

Модуль защиты от протечек воды радиоканальный Livi Water Control предназначен для предотвращения затоплений путем перекрытия воды автоматически или по команде пользователя при помощи шаровых кранов с электроприводами.

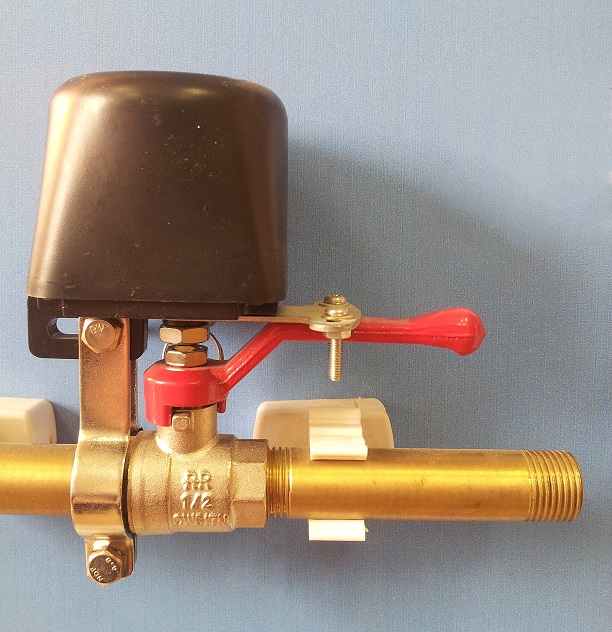

К устройству можно подключить 2 электромеханических поворотных устройства (далее - ЭПУ), производства ООО НПП "МАГНИТО-КОНТАКТ". ЭПУ предназначено для управления рычагом шарового крана, установленного на водопроводе. Монтаж ЭПУ не требует разборки трубопровода, он может быть установлен самостоятельно. С помощью крепёжного элемента, ЭПУ устанавливается непосредственно на трубопровод диаметром ½, ¾, 1, 1+1/4 или 1+½ дюйма.




Перед подключением к модулю Livi Water Control установите ЭПУ в выбранном месте.

Внимание! При установке учитывайте рекомендации, приведенные в документации к ЭПУ.

Для подключения к модулю Livi Water Control данного ЭПУ выполните следующие действия:

  • Выкрутите винт в основании корпуса и снимите крышку корпуса устройства Livi Water Control.

  • Закрепите устройство в выбранном месте, используя крепеж из комплекта поставки. Расстояние между устройством и ЭПУ не должно превышать длины кабеля питания ЭПУ (стандартно - 0,3 м. По согласованию с потребителем длина вывода питания может быть изменена производителем).

  • Убедитесь, что модуль Livi Water Control обесточен (защитные пленки присутствуют в батарейных отсеках или батарейки извлечены, адаптер питания отсутствует или отключен от сети 220 В).

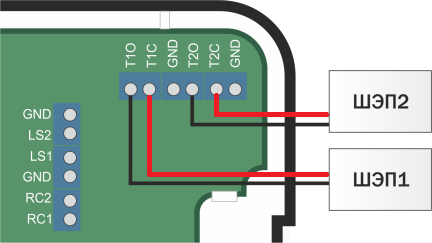

  • Подключите кабель питания ЭПУ к клеммной колодке устройства в соответствии со схемой, приведенной далее.

    • Для первого ЭПУ соедините черный провод кабеля питания с клеммой T10, красный провод с клеммой T1C.

    • Для второго ЭПУ соедините черный провод кабеля питания с клеммой T20, красный провод с клеммой T2C.

Внимание! Для данного ЭПУ полярность подключения влияет только на корректность определения положения шарового крана (открыт /закрыт).



Примечание. Автономный ресурс комплектных элементов питания (батареек) модуля Livi Water Control составляет 10 лет.  При этом модуль не требует подключения дополнительных источников питания или подключения к сети 220 В для управления ШЭП. Каждый цикл перекрытия воды сокращает срок службы батареек. Например, при перекрытии воды 1 раз в месяц модуль проработает без смены батареек не менее 4,5 лет, а при перекрытии воды 10 раз в месяц - около 2,5 лет.

На плате модуля предусмотрен разъем для подключения к сети 220 В через адаптер питания 5 В, 1 А. Подключение к сети 220В не является обязательным. При подключении к сети 220 В заряд батареек не расходуется.
