Подключение электропривода шарового крана BUGATTI PRO 12 В к модулю Livi Water Control

Последние изменения: 31.05.2019
добавить в избранные

Модуль защиты от протечек воды радиоканальный Livi Water Control предназначен для предотвращения затоплений путем перекрытия воды автоматически или по команде пользователя при помощи шаровых кранов с электроприводами.

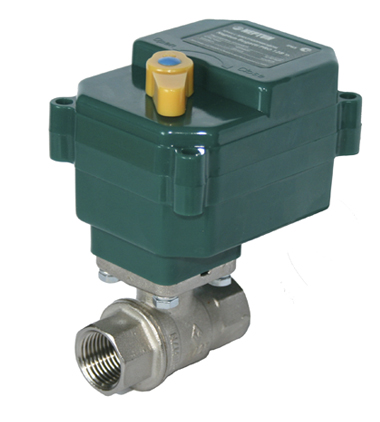

К модулю можно подключить 2 шаровых крана с электроприводом Neptun Bugatti PRO 12 В (далее - ШЭП).

files.php?filename=9a1df67c9619c1ab022fe

Перед подключением к модулю Livi Water Control установите ШЭП в выбранном месте.

Внимание! Подключение ШЭП должно производиться квалифицированным электриком. Все работы по монтажу и подключению крана шарового с электроприводом следует проводить при отключенном напряжении питания!

Для подключения к модулю Livi Water Control данного ШЭП выполните следующие действия:

  • Выкрутите винт в основании корпуса и снимите крышку корпуса модуля Livi Water Control.
  • Закрепите модуль в выбранном месте, используя крепеж из комплекта поставки. Расстояние между модулем и ШЭП не должно превышать длины соединительного провода ШЭП (стандартно - 0,5 м).
  • Убедитесь, что модуль Livi Water Control обесточен (защитные пленки присутствуют в батарейных отсеках или батарейки извлечены, адаптер питания отсутствует или отключен от сети 220 В).

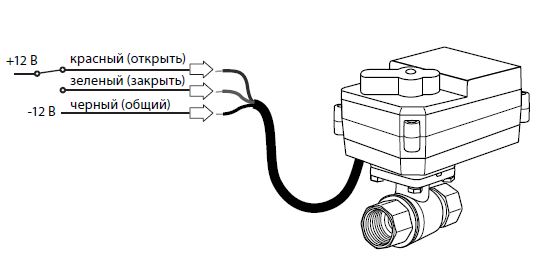

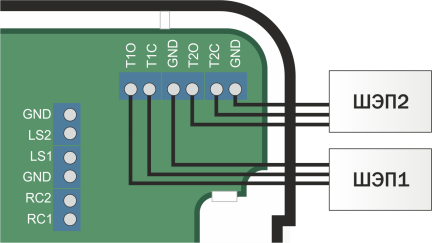

  • Подключите соединительный провод ШЭП к клеммной колодке модуля в соответствии со схемами, приведенными далее. Для первого ШЭП соедините красный провод с клеммой T10, зеленый провод с клеммой T1C и черный провод с клеммой GND.

Внимание! При выполнении подключения учитывайте рекомендации, приведенные в документации к ШЭП.

Примечание. Автономный ресурс комплектных элементов питания (батареек) модуля Livi Water Control составляет 10 лет.  При этом модуль не требует подключения дополнительных источников питания или подключения к сети 220 В для управления ШЭП. Каждый цикл перекрытия воды сокращает срок службы батареек. Например, при перекрытии воды 1 раз в месяц модуль проработает без смены батареек не менее 4,5 лет, а при перекрытии воды 10 раз в месяц - около 2,5 лет.

На плате модуля предусмотрен разъем для подключения к сети 220 В через адаптер питания 5 В, 1 А. Подключение к сети 220В не является обязательным. При подключении к сети 220 В заряд батареек не расходуется.
