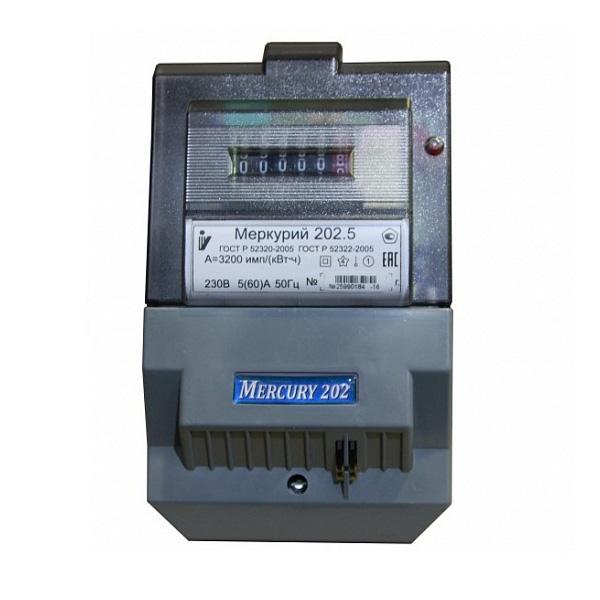

Датчик потребления ресурсов радиоканальный Livi RC (далее – датчик) предназначен для контроля расхода электроэнергии (или горячей и холодной воды). Датчик подключается к счетчику электроэнергии Меркурий 202.5 с импульсным выходом типа «сухой контакт» (геркон), осуществляет подсчет импульсов, формируемых на выходе, и передает показания на хаб по радиоканалу. Датчик запрограммирован на автоматическую передачу показаний счетчиков каждые 2 минуты.
Преобразование измеряемых импульсов в киловатт-часы производится в системе Livicom на основании паспортных значений параметров веса импульса для данного типа счетчиков: постоянная счетчика составляет 3200 имп./(кВт•ч). Введите паспортное значение в мобильном приложении Livicom в ходе связывания датчика с хабом.
Для подключения датчика Livi RC к счетчику Меркурий 202.5 выполните следующие действия:
- Вскройте корпус датчика: при помощи плоской отвертки нажмите на одну из защелок и, не отпуская защелку, потяните крышку корпуса вверх.
- Закрепите основание корпуса рядом со счетчиком, используя крепеж из комплекта поставки. Расстояние между датчиком и счетчиком не должно превышать 2 м.
- Убедитесь, что датчик обесточен (защитная пленка присутствует в батарейном отсеке или батарейка извлечена).
- Подключите датчик к импульсному выходу счетчика в соответствии со схемами, приведенными далее. Для подключения рекомендуем использовать провода сечением 0,12 мм2. Соедините контакт X5 (+) на счетчике с клеммой "А" датчика и контакт X5 (-) с клеммой "_".

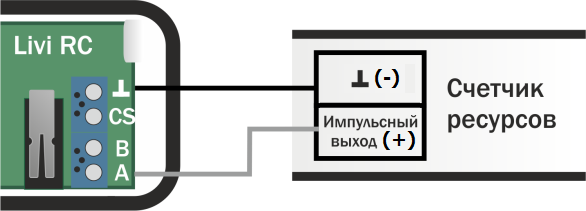

Схема подключений счетчика:
- Для вывода проводов из корпуса датчика выломайте заглушки в боковой части корпуса.
Внимание! При выполнении подключения учитывайте рекомендации, приведенные в документации к счетчикам ресурсов.
Примечание. К одному датчику Livi RC можно подключить только один однофазный, однотарифный счетчик электричества с импульсным выходом типа «сухой контакт» (геркон) или два счетчика воды с импульсным выходом типа «сухой контакт» (геркон) или NAMUR.
