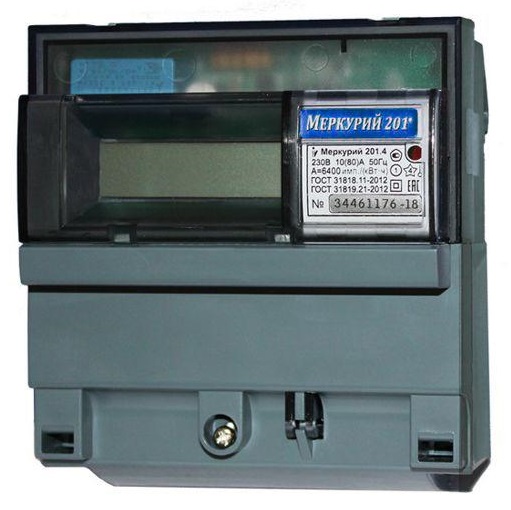

Подключение к счетчику электроэнергии Меркурий 201.2 (4,5,6) датчика Livi RC

Последние изменения: 31.05.2019

Датчик потребления ресурсов радиоканальный Livi RC (далее – датчик) предназначен для контроля расхода электроэнергии (или горячей  и холодной воды). Датчик подключается к счетчику электроэнергии Меркурий 201.2 (4,5,6) с импульсным выходом типа «сухой контакт» (геркон), осуществляет подсчет импульсов, формируемых на выходе, и передает показания на хаб по радиоканалу. Датчик запрограммирован на автоматическую передачу показаний счетчиков каждые 2 минуты.


Преобразование измеряемых импульсов в киловатт-часы производится в системе Livicom на основании паспортных значений параметров веса импульса для данного типа счетчиков: постоянная счетчика составляет 6400 имп./(кВт•ч) (для счетчиков Меркурий 201.2 и 201.4) и 3200 имп./(кВт•ч) (для счетчиков Меркурий 201.5 и 201.6). Введите паспортное значение в мобильном приложении Livicom в ходе связывания датчика с хабом.

Для подключения датчика Livi RC к счетчику Меркурий 201.2 (4,5,6) выполните следующие действия:

  • Вскройте корпус датчика: при помощи плоской отвертки нажмите на одну из защелок и, не отпуская защелку, потяните крышку корпуса вверх.
  • Закрепите основание корпуса  рядом со счетчиком, используя крепеж из комплекта поставки. Расстояние между датчиком и счетчиком не должно превышать 2 м.
  • Убедитесь, что датчик обесточен (защитная пленка присутствует в батарейном отсеке или батарейка извлечена).

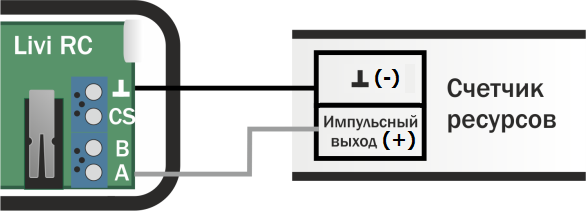

  • Подключите датчик к импульсному выходу счетчика в соответствии со схемой, приведенной далее.  Для подключения рекомендуем использовать провода сечением 0,12 мм2. Соедините контакт 6 на счетчике с клеммой "А" датчика и контакт 5 - с клеммой "_" (для счетчика Меркурий 201.5, для других модификаций см. схему подключения с внутренней стороны клеммной крышки счетчика).

files.php?filename=79a816bc5aaaf72fe3359

  • Для вывода проводов из корпуса датчика выломайте заглушки в боковой части корпуса.

Внимание! При выполнении подключения учитывайте рекомендации, приведенные в документации к счетчикам ресурсов.

Примечание. К одному датчику Livi RC можно подключить только один однофазный, однотарифный счетчик электричества с импульсным выходом типа «сухой контакт» (геркон) или два счетчика воды с импульсным выходом типа «сухой контакт» (геркон) или NAMUR.
