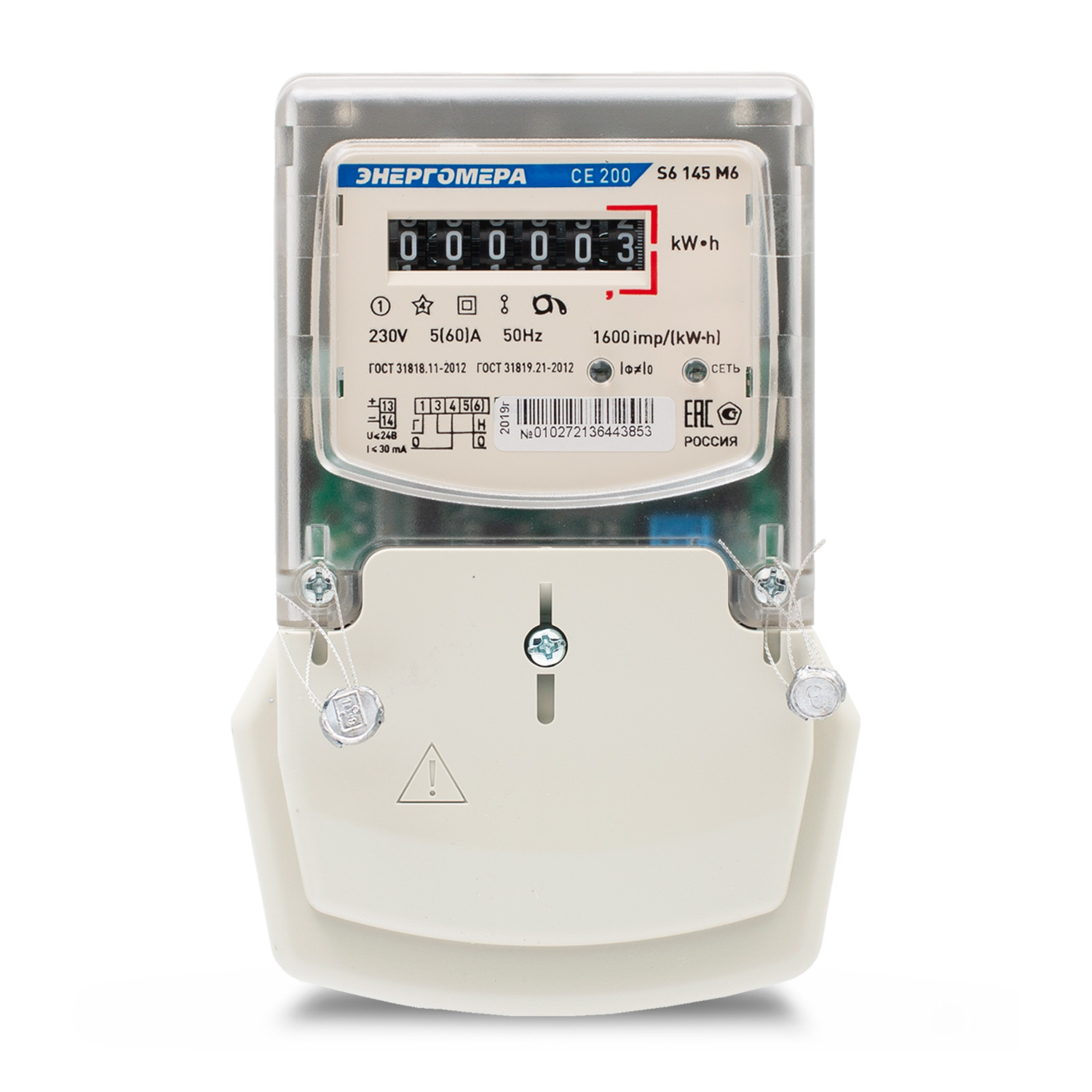

Подключение к счетчику электроэнергии Энергомера СЕ200 датчика Livi RC

Датчик потребления ресурсов радиоканальный Livi RC (далее – датчик) предназначен для контроля расхода электроэнергии (или расхода горячей и холодной воды). Датчик подключается к счетчику электроэнергии Энергомера СЕ200 с импульсным выходом типа «сухой контакт» (геркон), осуществляет подсчет импульсов, формируемых на выходе, и передает показания на хаб по радиоканалу. Датчик запрограммирован на автоматическую передачу показаний счетчиков каждые 2 минуты.

Преобразование измеряемых импульсов в киловатт-часы производится в системе Livicom на основании паспортных значений параметров веса импульса для данного типа счетчиков: постоянная счетчика составляет 1600 имп./(кВт•ч) (для счетчиков с базовым током 5 А) и 800 имп./(кВт•ч) (для счетчиков с базовым током 10 А). Введите паспортное значение в мобильном приложении Livicom в ходе связывания датчика с хабом.

Для подключения датчика Livi RC к счетчику Энергомера СЕ200 выполните следующие действия:

• Вскройте корпус датчика: при помощи плоской отвертки нажмите на одну из защелок и, не отпуская защелку, потяните крышку корпуса вверх.
• Закрепите основание корпуса  рядом со счетчиком, используя крепеж из комплекта поставки. Расстояние между датчиком и счетчиком не должно превышать 2 м.
• Убедитесь, что датчик обесточен (защитная пленка присутствует в батарейном отсеке или батарейка извлечена).

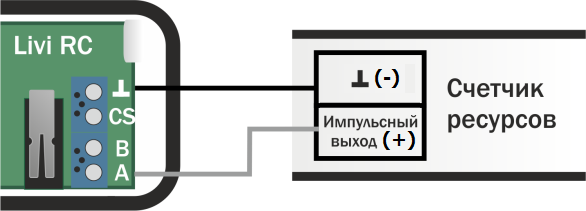

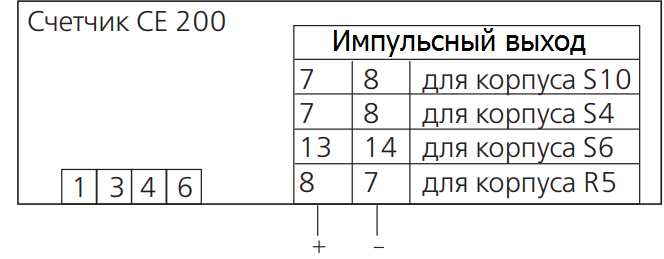

• Подключите датчик к импульсному выходу счетчика в соответствии со схемами, приведенными далее.  Для подключения рекомендуем использовать провода сечением 0,12 мм². Соедините контакт 13 на счетчике с клеммой "А" датчика и контакт 14 - с клеммой "_" (для счетчиков с типом корпуса S6), или соедините контакт 8 на счетчике с клеммой "А" датчика и контакт 7 - с клеммой "_" (для счетчиков с типом корпуса R5), или соедините контакт 7 на счетчике с клеммой "А" датчика и контакт 8 - с клеммой "_" (для счетчиков с типом корпуса S4 и S10).

• Для вывода проводов из корпуса датчика выломайте заглушки в боковой части корпуса.

Внимание! При выполнении подключения учитывайте рекомендации, приведенные в документации к счетчикам ресурсов.

Примечание. К одному датчику Livi RC можно подключить только один однофазный, однотарифный счетчик электричества с импульсным выходом типа «сухой контакт» (геркон) или два счетчика воды с импульсным выходом типа «сухой контакт» (геркон) или NAMUR.
