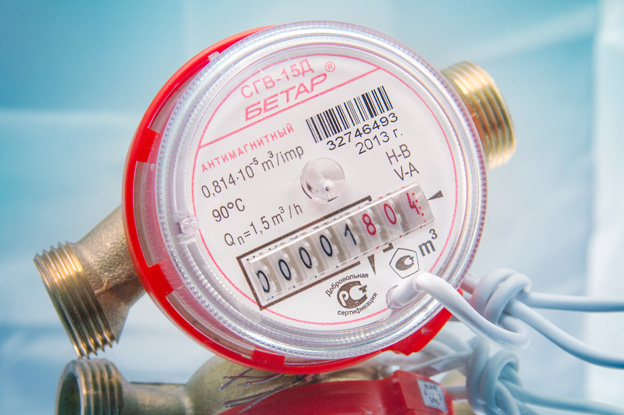

Датчик потребления ресурсов радиоканальный Livi RC и модуль защиты от протечек воды радиоканальный Livi Water Control (далее – устройства) могут выполнять функцию контроля расхода горячей и холодной воды. Каждое из устройств можно подключить к двум счетчикам воды Бетар (СХВ-15Д или 20Д и СГВ-15Д или 20Д) с импульсным выходом типа «сухой контакт» (геркон). После подключения устройство осуществляет подсчет импульсов, формируемых на выходе, и передает показания на хаб по радиоканалу. Датчик Livi RC запрограммирован на автоматическую передачу показаний счетчиков каждые 2 минуты, а модуль Livi Water Control - каждые 10 минут.
Преобразование измеряемых импульсов в литры производится в системе Livicom на основании паспортных значений параметров веса импульса для данного типа счетчиков: 10 л/имп (введите данное значение в мобильном приложении Livicom в ходе связывания датчика с хабом).
Для подключения датчика Livi RC к счетчикам воды Бетар выполните следующие действия:
- Вскройте корпус датчика: при помощи плоской отвертки нажмите на одну из защелок и, не отпуская защелку, потяните крышку корпуса вверх.
- Закрепите основание корпуса рядом со счетчиками, используя крепеж из комплекта поставки. Расстояние между датчиком и счетчиками не должно превышать длины выводов импульсных выходов счетчиков (стандартно - 0,5м. Длина провода может быть увеличена до 1,5 м фирмой Бетар по заказу потребителя).
- Убедитесь, что датчик обесточен (защитная пленка присутствует в батарейном отсеке или батарейка извлечена).

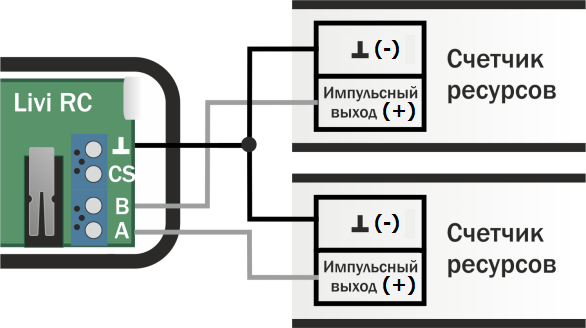

- Подключите выводы импульсных выходов счетчиков к клеммной колодке датчика в соответствии со схемой, приведенной далее.
Счетчики Бетар оснащены блоком импульсного выхода, который имеет два исполнения: двухпроводное подключение и четырехпроводное подключение.
Для двухпроводного счетчика: черный провод имеет полярность "-", а красный имеет полярность "+".
Для четырехпроводного счетчика: черный провод имеет полярность "-", а синий имеет полярность "+". Красный и желтый провода рекомендуем зачистить, надежно скрутить или спаять и заизолировать каждый счетчик в отдельности.
- Для вывода проводов из корпуса датчика выломайте заглушки (4) в боковой части корпуса.
Для подключения модуля Livi Water Control к счетчикам воды Бетар выполните следующие действия:
- Выкрутите винт в основании корпуса и снимите крышку корпуса.
- Закрепите модуль в выбранном месте, используя крепеж из комплекта поставки. Расстояние между модулем и счетчиками не должно превышать длины выводов импульсных выходов счетчиков (стандартно - 0,5 м. Длина провода может быть увеличена до 1,5 м фирмой Бетар по заказу потребителя).
- Убедитесь, что модуль обесточен (защитные пленки присутствуют в батарейных отсеках или батарейки извлечены, адаптер питания отсутствует или отключен от сети 220 В).

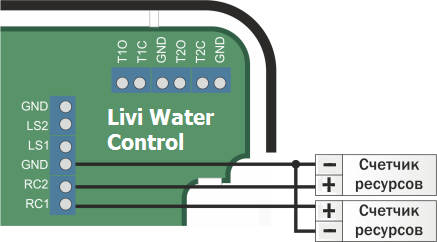

- Подключите выводы импульсных выходов счетчиков к клеммной колодке модуля в соответствии со схемой, приведенной далее.
Счетчики Бетар оснащены блоком импульсного выхода, который имеет два исполнения: двухпроводное подключение и четырехпроводное подключение.
Для двухпроводного счетчика: черный провод имеет полярность "-", а красный имеет полярность "+".
Для четырехпроводного счетчика: черный провод имеет полярность "-", а синий имеет полярность "+". Красный и желтый провода рекомендуем зачистить, надежно скрутить или спаять и заизолировать каждый счетчик в отдельности.
Внимание! При выполнении подключения учитывайте рекомендации, приведенные в документации к счетчикам ресурсов.
