Для контроллеров серии Mirage Private: Мираж-GSM-А4-04, Мираж-GSM-А8-03 и Мираж-GSM-А8-04
Тактика "Терморегулятор" позволяет выполнять автоматическое включение и отключение выхода управления типа открытый коллектор при фиксации датчиком температуры пороговых значений. Выходы управления типа открытый коллектор служат для подключения внешних устройств с различными электрическими характеристиками и управления ими. Таким образом, данная тактика предназначена для управления системой отопления в доме или системой кондиционирования, подключенной к одному из выходов контроллера.
Тактика "Терморегулятор" может быть назначена выходу управления с помощью программы Конфигуратор Приват или с помощью набора SMS-команд, как описано ниже.
Настройка выхода управления через Конфигуратор Приват
В программе Конфигуратор Приват откройте вкладку Конфигурация и перейдите к блоку Конфигурация выходов. Блок организован в виде таблицы со следующими столбцами:
- Выход:
- для выходов F, R, D, L - обозначение выхода на клемме внешних подключений контроллера (количество выходов зависит от модели контроллера);
- для выходов E1 – E16 – обозначение выхода, выбранного для управления исполнительным устройством Livi (если к контроллеру можно подключить модуль STEMAX UN Livi).
- Тактика: выбор общей тактики использования выхода (выберите значение Терморегулятор).
- Инверсия:
- если флажок не установлен (прямой порядок работы), то выход управления по умолчанию выключен. Прямой порядок работы тактики может использоваться, например, для управления системой отопления в помещении.
- если флажок установлен (работа с инверсией), то выход управления по умолчанию включен. Работа тактики с инверсией может использоваться, например, для управления системой кондиционирования в помещении.
- Датчик температуры: номер датчика температуры, подключенного к контроллеру, показания которого будут использоваться для управления выходом.
- Tmin, C°: значение температуры, при котором устройство будет включаться (при прямом режиме работы) или отключаться (при работе с инверсией).
- Tmax, C°: значение температуры, при котором устройство будет отключаться (при прямом режиме работы) или включаться (при работе с инверсией).
После заполнения всех параметров запишите конфигурацию в контроллер, чтобы запустить работу выхода управления в автоматическом режиме.

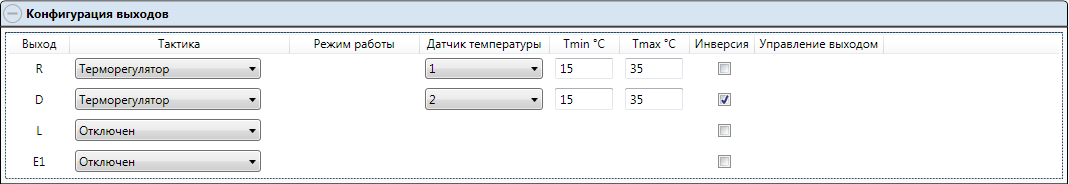

Пример: в контроллер записана конфигурация, представленная на иллюстрации ниже.

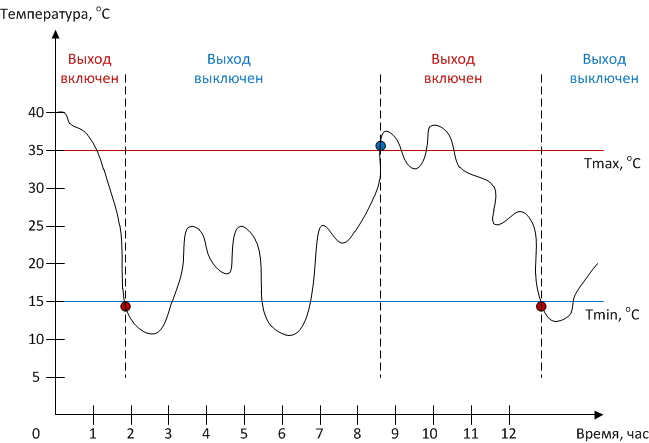

Работа выхода R будет выполняться в соответствии с показаниями датчика 1, как показано на графике ниже (прямой порядок - по умолчанию выход управления выключен). Точка отсчета времени - момент записи новых параметров работы выхода R.

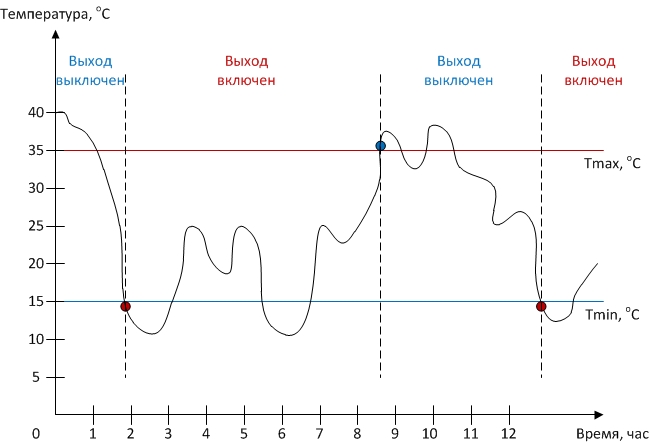

Работа выхода D будет выполняться в соответствии с показаниями датчика 2, как показано на графике ниже (работа с инверсией - по умолчанию выход включен). Точка отсчета времени - момент записи новых параметров работы выхода D.
Настройка выхода управления через SMS-команды
Для назначения выходу тактики Терморегулятор отправьте на контроллера SMS-команды, приведенные ниже. SMS-команды должны отправляться на номер SIM-карты активной сети контроллера, при этом контроллер должен быть зарегистрирован в сети оператора сотовой связи. На телефон, с которого отправляется SMS-команда, поступает ответ (квитанция) — SMS-сообщение о результате выполнения SMS-команды. Пароль доступа не требуется, если используется авторизация по номеру телефона (в этом случае SMS-сообщение должно начинаться с пробела).
SMS-команды, которые необходимо по очереди отправить на контроллер для конфигурирования выхода R в примере, приведенном выше:
Внимание! Символами ххх в примерах обозначен пароль доступа.
хxx 94 out.1 tactic 12 - назначение выходу 1 тактики Терморегулятор (нумерация выходов зависит от модели контроллера).
хxx 94 tmp.1 out.1 - для управления выходом будут использоваться показания датчика температуры 1 (номер задается датчику температуры при его добавлении в конфигурацию контроллера).
хxx 94 out.1 tmin 15 - устройство будет включаться при 15°С.
хxx 94 out.1 tmax 35 - устройство будет отключаться при 35°С.
SMS-команды, которые необходимо по очереди отправить на контроллер для конфигурирования выхода D в примере, приведенном выше:
хxx 94 out.2 tactic 12 - назначение выходу 2 тактики Терморегулятор.
хxx 94 out.2 invert 1 - выход управления будет работать с инверсией.
хxx 94 tmp.2 out.2 - для управления выходом будут использоваться показания датчика температуры 2.
хxx 94 out.2 tmin 15 - устройство будет отключаться при 15°С.
хxx 94 out.2 tmax 35 - устройство будет включаться при 35°С.
Убедитесь, что контроллер прислал ответ (квитанцию) на все отправленные SMS-команды.
